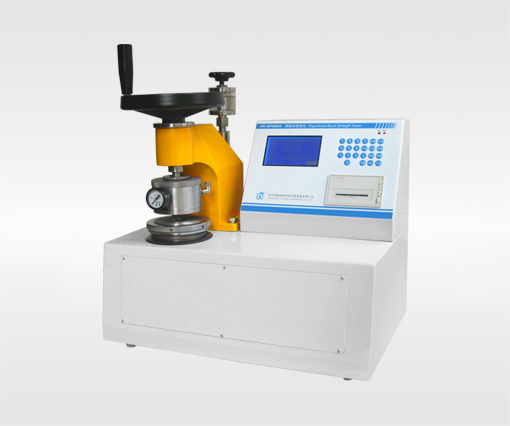

大家都知道紙箱紙板的耐破強(qiáng)度需要用耐破度儀來進(jìn)行測試，在測出相關(guān)結(jié)果后，如何提升紙箱耐破度呢?這就需要了解紙箱耐破強(qiáng)度受哪些因素影響。
1、瓦楞紙箱的耐破強(qiáng)度由構(gòu)成紙板之內(nèi)層﹑外層及中隔原紙本身的耐破強(qiáng)度決定，與瓦楞芯紙無關(guān)。
2、原紙本身的耐破強(qiáng)度主要由原紙纖維決定。耐破度與纖維長度和纖維間的結(jié)合力有關(guān)﹐纖維長度增加﹐纖維間結(jié)合力增大﹐都使耐破度提高。原木漿抄造的紙張耐破較回收漿高，針葉林木漿抄造的紙張耐破較闊葉漿高。
3、紙板水份含量在5%~6%時，耐破值最大。水份含量8~14%范圍內(nèi)變化時，耐破值變化不超過5%，但水份含量達(dá)到18%時耐破值下降幅度可達(dá)10%左右。也就是說瓦楞紙箱在相對濕度為50%RH～80%RH的環(huán)境存放，其耐破強(qiáng)度變化幅度很小，因此可以免去試樣溫濕平衡處理過程，從而大大縮短測試時間。
4、原紙或紙箱存貯環(huán)境以25±5℃，55 ±5%RH環(huán)境為宜。
5、卷筒紙?jiān)趥}庫長時間堆放會造成原紙纖維疲勞，造成耐破下降。實(shí)驗(yàn)表明：原紙堆放時間超過3個月，其耐破值會下降5~8%;堆放時間超過6個月，耐破強(qiáng)度將達(dá)到10%以上。因此，紙箱廠在原紙使用時應(yīng)盡量做到先進(jìn)先出。
杭州華翰,耐破度儀,紙箱抗壓試驗(yàn)機(jī),拉力機(jī)
